Moduł typu HAT dla komputera jednopłytkowego Raspberry Pi®, 8 wejść analogowych do pomiaru napięcia w zakresie ±10 V.
Preț prea mare? Autentificați-vă și cumpărați mai ieftin
Plasați comanda până la ora 12:00, iar coletul va fi expediat în aceeași zi
Livrare gratuita de la 500 RON
Promocja cenowa na model HDR-15-5
Produs destinat exclusiv utilizării profesionale
Modele
-
Model Disponibilitate Garanție Lista de dorințe Prețul tăuPrețul tău Cantitate articole AdăugareMCC-118Voltage measurement DAQ HAT for Raspberry Pi® with eight ±10 V inputs and sample rates up to 100 kS/s, optimized for single point and waveform measurementsÎn stocGaranție: 557,00 RON685,11 RONIntră în cont pentru a vedea prețurile MCC-118Voltage measurement DAQ HAT for Raspberry Pi® with eight ±10 V inputs and sample rates up to 100 kS/s, optimized for single point and waveform measurementsDisponibilitate:În stocPreț net:557,00 RON -
Model Disponibilitate Garanție Lista de dorințe Prețul tăuPrețul tău Cantitate articole AdăugareMCC-118-OEMVoltage measurement DAQ HAT for Raspberry Pi® with eight ±10 V inputs and sample rates up to 100 kS/s, optimized for single point and waveform measurements, with unpopulated header connectors instead of screw terminalsOut of stock Garanție: 523,00 RON643,29 RONIntră în cont pentru a vedea prețurile MCC-118-OEMVoltage measurement DAQ HAT for Raspberry Pi® with eight ±10 V inputs and sample rates up to 100 kS/s, optimized for single point and waveform measurements, with unpopulated header connectors instead of screw terminalsDisponibilitate: Out of stockPreț net:523,00 RON
Descriere

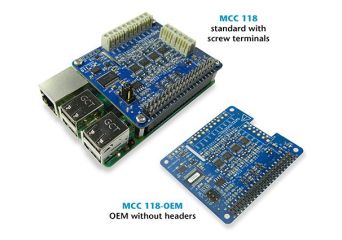

MCC-118 DAQ HAT czyli moduł pomiarowy dla Raspberry PI
Dla komputera Raspberry Pi powstało już dużo dodatkowych modułów, zwanych HAT, rozszerzających jego peryferia. Moduł taki nakłada się od góry i przykręca na dystansach, piny przechodzą przez moduł na wylot dzięki czemu na takim dodatkowym module można zamontować kolejny. MCC-118 to nowy moduł typu HAT przeznaczony dla tego mini komputera, wyposażony jest w 8 wejść analogowych, przetwornik 12 bitowy, z maksymalnym próbkowaniem na poziomie 100 kS/s (dla wszystkich wejść), a dokładność pomiaru to ±20.8 mV . Zakres pomiarowy tych wejść to +-10V, a sygnały można przykręcić na terminalu śrubowym. Maksymalnie można podłączyć nawet 8 modułów MC-118 do jednego komputera i uzyskać 64 wejścia analogowe, z mniejszą częstotliwością próbkowania.

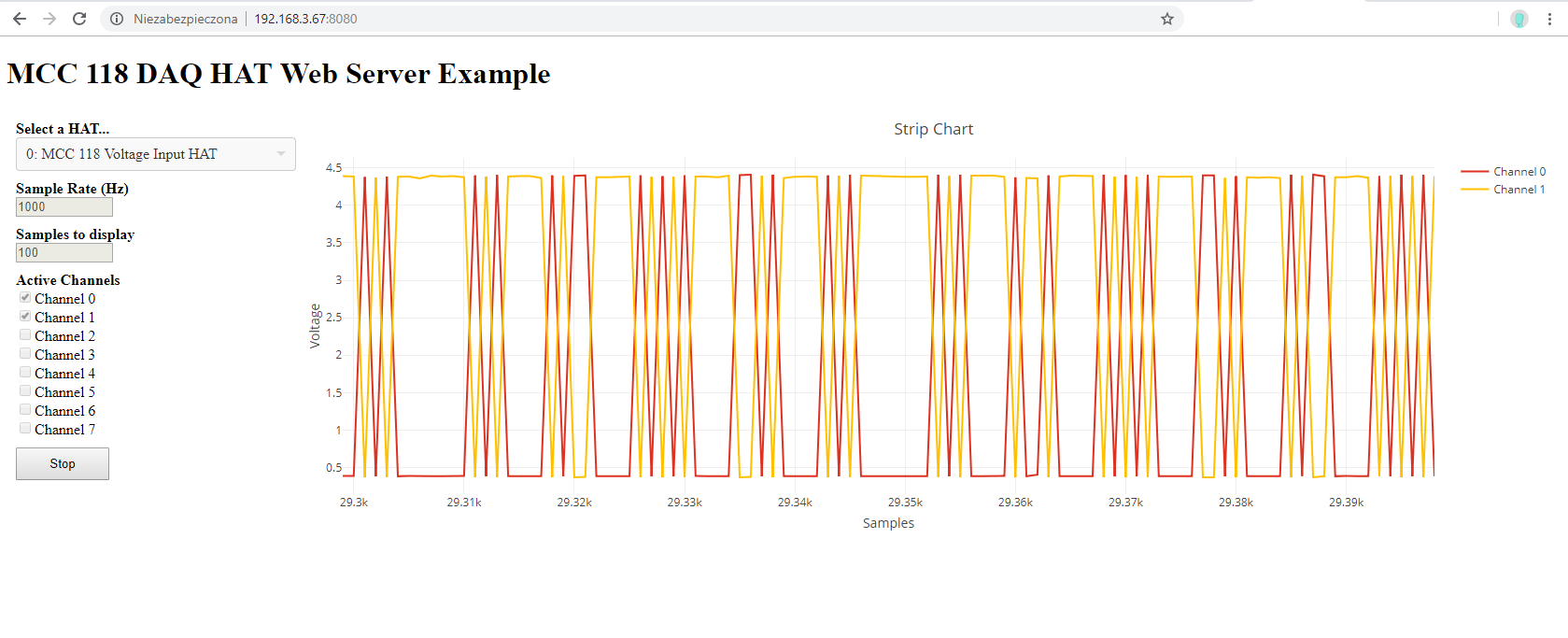

Nowy moduł od firmy Measurement Computing to pierwszy HAT z wejściami analogowymi o takiej rozdzielczości i szybkości próbkowania, umożliwia on precyzyjny pomiar z wielu czujników. Zgodnie z twierdzeniem Whittakera-Nyquista-Shannona za pomocą tego modułu można mierzyć sygnały o maks. częstotliwości 50 kHz dla pomiaru tylko 1 wejścia, lub 6250 Hz dla pomiaru wszystkich wejść. Producent dostarcza otwarto źródłowe biblioteki i przykładowe programy w języku C oraz Python, co przyśpiesza opracowanie dedykowanej aplikacji. Szczególnie ciekawy jest przykład z wizualizacją pomiaru w web serwerze, czyli przez przeglądarkę Internetową.
Zastosowania
Zestaw Raspberry PI + MCC-118 daje duże możliwości przy nie dużych kosztach. Na jego bazie można zbudować np.:
- Datalogger z wizualizacją danych w przeglądarce, lub na wyświetlaczu HDMI.
- Rejestrator pomiarów na karcie SD, lub z możliwością przesyłania ich przez FTP, lub do chmury AWS/Azure.
- Urządzenie pomiarowo analizujące prowadzące rejestracje danych i analizę pomiarów przez długi okres czasu, i w razie czego sygnalizację/alarmowanie o przekroczeniu ustalonych wartości krytycznych.
- Urządzenie sterujące pracą maszyny na podstawie danych pomiarowych
- Zdalny bezprzewodowy odczyt parametrów środowiskowych za pośrednictwem WiFi
- Rejestracja danych na przenośnym nośniku USB.
Ilość potencjalnych zastosowań jest oczywiście znacznie większa, a ogranicza ją jedynie wyobraźnia projektanta.
