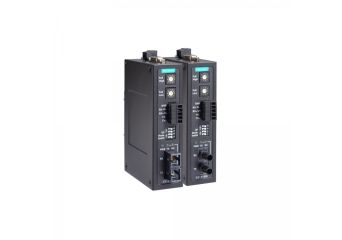

main product photo

ICF-1150

Convertor industrial de la RS-232/422/485 la fibră optică

Producător: MOXA
Producător: MOXA
  • Comunicare în trei direcții: RS-232, RS-422/485 și fibră optică
  • Comutator rotativ pentru a schimba valoarea rezistenței de pull up înaltă/joasă
  • Extinde transmisia RS-232/422/485 până la 40 km cu single-mode sau 5 km cu multi-mode
  • Sunt disponibile modele cu interval larg de temperaturi de funcționare între -40 și 85°C
  • Certificat C1D2, ATEX și IECEx pentru medii industriale dure
Preț de la 1.450,00 RON Net

Preț prea mare? Autentificați-vă și cumpărați mai ieftin

În stoc

Plasați comanda până la ora 12:00, iar coletul va fi expediat în aceeași zi

Livrare gratuita de la 500 RON

Vezi 31 model

Promocja cenowa na model HDR-15-5

Produs destinat exclusiv utilizării profesionale
Konwerter RS-232

ICF-1150

Modele

Accesorii

Descriere

Convertoarele serie-fibră ICF-1150 transferă semnalele RS-232/RS-422/RS-485 către porturile de fibră optică pentru a mări distanța de transmisie. Atunci când un dispozitiv ICF-1150 primește date de la orice port serial, acesta trimite datele prin porturile de fibră optică. Aceste produse nu numai că suportă fibra single-mode și multi-mode pentru diferite distanțe de transmisie, dar sunt disponibile și modele cu izolație pentru a spori imunitatea la zgomot. Produsele ICF-1150 dispun de comunicare în trei direcții și de un comutator rotativ pentru setarea rezistenței de pull high/low pentru instalarea la fața locului.

Comunicare în trei direcții

Seria ICF-1150 suportă 2 porturi seriale, cu un conector DB9 pentru comunicare RS-232 și un bloc terminal detașabil pentru comunicare RS-422 sau RS-485. Cele 3 porturi (2 porturi seriale și un port de fibră optică) sunt complet independente. Atunci când un convertor ICF-1150 primește date de la oricare dintre porturi, acesta va trimite datele prin celelalte 2 porturi. De exemplu, odată ce convertorul ICF-1150 primește o comandă de la masterul la distanță prin portul de fibră optică, acesta va converti semnalul și va trimite comanda prin porturile RS-232 și RS-422/485 în același timp. Dacă utilizatorul monitorizează un sistem care rulează pe o rețea RS-485, nu este necesar să utilizeze un convertor suplimentar de la RS-232 la RS-485 pentru a conecta portul serial al computerului portabil la magistrala RS-485.

Comutator rotativ pentru setarea rezistorului de Pull High/Low

Interfața RS-485 acceptă conexiuni multidrop sau daisy-chain, pe care inginerii de sistem le vor folosi pentru a conecta dispozitive seriale, cum ar fi contoare, UTR-uri și cititoare, pe același bus. Deoarece numărul de dispozitive seriale de pe același bus va face ca impedanța liniei de date să crească, ICF-1150 permite utilizatorilor să regleze rezistența de pull up high/low. Este suficient să rotiți comutatorul la valoarea corespunzătoare fără a scoate ICF-1150 de pe șina DIN.

Specificație tehnică

  • Serial Interface
No. of Ports 2
Serial Standards RS-232, RS-422, RS-485
Baudrate 50 bps to 921.6 kbps (supports non-standard baudrates)
Flow Control ADDC® (automatic data direction control) for RS-485
Connector DB9 male for RS-232 interface
5-pin terminal block for RS-422/485 interface
Fiber ports for RS-232/422/485 interface
Isolation 2 kV (I models)
Pull High/Low Resistor for RS-485 150 kilo-ohm, 10 kilo-ohm, 4.7 kilo-ohm, 3.3 kilo-ohm, 1 kilo-ohm, 909 ohm, 822 ohm, 770 ohm, 500 ohm, 485 ohm
RS-485 Data Direction Control ADDC® (automatic data direction control)
Terminator for RS-485 N/A, 120 ohms, 120 kilo-ohms
  • Serial Signals
RS-232 TxD, RxD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
  • Power Parameters
Input Current ICF-1150 Series: 264 mA @ 12 to 48 VDC
ICF-1150I Series: 300 mA @ 12 to 48 VDC
Input Voltage 12 to 48 VDC
No. of Power Inputs 1
Overload Current Protection Supported
Power Connector Terminal block
Power Consumption ICF-1150 Series: 264 mA @ 12 to 48 VDC
ICF-1150I Series: 300 mA @ 12 to 48 VDC
  • Physical Characteristics
Housing Metal
IP Rating IP30
Dimensions 30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)
Weight 330 g (0.73 lb)
Installation DIN-rail mounting
  • Environmental Limits
Operating Temperature Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature (package included) -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity 5 to 95% (non-condensing)
  • Standards and Certifications
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
Safety UL 61010-2-201
Vibration IEC 60068-2-6
Hazardous Locations Standard models: UL/cUL Class I Division 2 Groups A/B/C/D
-IEX models: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx
  • MTBF
Time 792,085 hrs
Standards Telcordia (Bellcore), GB
