MGate 5109

1-port Modbus RTU/ASCII/TCP- la -DNP3 serial/TCP/UDP gateways

Suportă Modbus RTU/ASCII/TCP master/client si slave/server
Suportă DNP3 serial/TCP/UDP master si outstation (Level 2)
Modul master DNP3 suportă până la 26600 de puncte
Suportă sincronizarea temporală prin DNP3
Configurare fără efort prin intermediul unui asistent bazat pe web
Built-in Ethernet cascading pentru o cablare usoara
Informații încorporate de monitorizare a traficului/diagnosticare pentru o depanare ușoară
Card microSD pentru backup/duplicare a configurației și jurnale de evenimente
Monitorizarea stării și protecția împotriva defecțiunilor pentru o întreținere ușoară
Alimentari duble redundante DC și ieșire de releu redundante
Sunt disponibile modele cu temperaturi de funcționare cuprinse între -40 și 75°C
Port serial cu protecție de izolare de 2 kV
Caracteristici de securitate bazate pe IEC 62443

Preț de la 3.035,00 RON Net

Preț prea mare? Autentificați-vă și cumpărați mai ieftin

În livrare

Livrare gratuita de la 500 RON

Vezi 2 model

Promocja cenowa na model HDR-15-5

Produs destinat exclusiv utilizării profesionale

Modele
Descriere
Specificație tehnică
Descarca documentatie
Produse recomandate

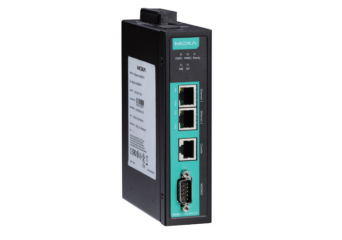

MGate 5109
