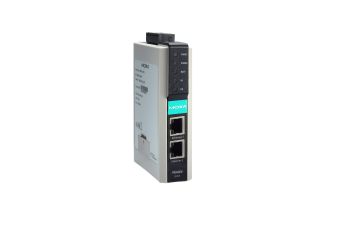

MGate 5217

2 - porturi Modbus RTU/ASCII/TCP-la-BACnet/IP gateways

Producător: MOXA
Producător: MOXA
  • Suportă Modbus RTU/ASCII/TCP master/client
  • Suportă BACnet/IP slave/server
  • Suportă 600 points and 1200 points models
  • Suportă COV pentru o comunicare rapidă a datelor
  • Suportă noduri virtuale concepute pentru a transforma fiecare dispozitiv Modbus într-un dispozitiv BACnet/IP separat
  • Configurează rapid comenzile Modbus prin editarea unei foi de calcul Excel
  • Informații încorporate despre trafic și diagnosticare pentru o depanare ușoară
  • Built-in Ethernet cascading pentru o cablare ușoară
  • Design industrial cu un interval de temperatură de funcționare între -40 și 75°C
  • Port serial cu protecție de izolare de 2 kV
  • Sursă dublă de alimentare AC/DC
  • Garanție de 5 ani
  • Caracteristici de securitate bazate pe IEC 62443
Preț de la 3.110,00 RON Net

Preț prea mare? Autentificați-vă și cumpărați mai ieftin

În stoc

Plasați comanda până la ora 12:00, iar coletul va fi expediat în aceeași zi

Livrare gratuita de la 500 RON

Vezi 2 model

Promocja cenowa na model HDR-15-5

Produs destinat exclusiv utilizării profesionale

Modele

Descriere

Introducere

Seria MGate 5217I cuprinde gateway-uri BACnet cu 2 porturi care poate converti protocolul Modbus RTU/ACSII/TCP în protocol BACnet/IP. În funcție de dimensiunea și scara rețelei, gateway-urile oferă modele cu 600 de puncte și 1200 de puncte. Toate modelele sunt robuste, pot fi montate pe șină DIN, funcționează la temperaturi ridicate și oferă o izolare de 2kV încorporată pentru semnalele seriale.

Configurare usoara prin Web Console și Excel Spreadsheet

Seria MGate 5217I vine cu un design intuitiv al interfeței de utilizare pentru a facilita configurarea. Astfel, puteți accesa cu ușurință modurile de conversie a protocolului și puteți finaliza configurarea în câțiva pași, în loc să instalați un software suplimentar în computerul dumneavoastră. În plus, MGate poate genera comenzi Modbus prin importarea unei foi de calcul Excel, ceea ce facilitează editarea comenzilor Modbus.

Monitorizarea și diagnosticarea traficului de protocol Modbus și BACnet/IP

Gateway-urile MGate 5217I suportă Monitorizarea și diagnosticarea traficului de protocol Modbus și BACnet/IP pentru o depanare ușoară, în special în timpul etapei de instalare. Problemele de comunicare ar putea fi cauzate de parametrii software incorecți, cum ar fi ID-ul de slave și adresa de registru greșite, sau o configurație de comandă incorectă. Cu Diagnostics, puteți verifica starea comunicării și vizualiza valorile dintr-o privire. Cu Modbus/BACnet Protocol Traffic Monitor, puteți verifica datele capturate și identifica cu ușurință cauza principală.

Caracteristici de securitate bazate pe IEC 62443

Utilizarea dispozitivelor de rețea care sunt conforme cu IEC 62443-4-2 și care sunt echipate cu capacități de securitate de bază este o măsură de precauție eficientă pentru a evita atacurile cibernetice. Seria MGate 5217I este capabilă de mai multe capacități de securitate de bază, inclusiv apărarea împotriva spargerii parolelor, prevenirea spargerii de parole și a încălcării datelor, lista albă și gestionarea conturilor.

Specificație tehnică

  • Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector) 2 Auto MDI/MDI-X connection
Magnetic Isolation Protection 1.5 kV (built-in)
  • Ethernet Software Features
Industrial Protocols Modbus TCP Client (Master), BACnet/IP Server (Slave)
Configuration Options Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console
Management ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, NTP Client
MIB RFC1213, RFC1317
Time Management NTP Client
  • Serial Interface
No. of Ports 2
Connector DB9 male
Serial Standards RS-232/422/485
Baudrate 50 bps to 921.6 kbps
Data Bits 7, 8
Parity None, Even, Odd, Space, Mark
Stop Bits 1, 2
Flow Control RTS Toggle (RS-232 only), RTS/CTS, DTR/DSR
RS-485 Data Direction Control ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485 1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485 120 ohms
Isolation 2 kV (built-in)
  • Serial Signals
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
  • Serial Software Features
Industrial Protocols Modbus RTU/ASCII Master
  • Modbus RTU/ASCII
Mode Master
Functions Supported 1, 2, 3, 4, 5, 6, 16
Max. No. of Commands MGate 5217I-600-T: 600 MGate 5217I-1200-T: 1200
  • Modbus TCP
Mode Client (Master)
Functions Supported 1, 2, 3, 4, 5, 6, 16
Max. No. of Server Connections 32
Max. No. of Commands MGate 5217I-600-T: 600 MGate 5217I-1200-T: 1200
  • BACnet/IP
Mode Server (Slave)
Memory Size MGate 5217I-600-T: 600 points MGate 5217I-1200-T: 1200 points
Supported BACnet Object Binary Input Binary Output Binary Value Analog Input Analog Output Analog Value Multi-state Input Multi-state Output Multi-state Value Integer Value Positive Integer Value
  • Power Parameters
Input Voltage 24 VAC, 12 to 48 VDC
Input Current 300 mA @ 24 VAC 510 mA @ 12 VDC
Power Connector Screw-fastened Euroblock terminal
  • Relays
Contact Current Rating Resistive load: 1 A @ 30 VDC
  • Physical Characteristics
Housing Plastic
IP Rating IP30
Dimensions (without ears) 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
Dimensions (with ears) 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
Weight 380 g (0.84 lb)
  • Environmental Limits
Operating Temperature -40 to 75°C (-40 to 167°F)
Storage Temperature (package included) -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity 5 to 95% (non-condensing)
  • Standards and Certifications
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
Safety UL 62368-1, IEC 62368-1
Freefall IEC 60068-2-32
Shock IEC 60068-2-27
Vibration IEC 60068-2-6, IEC 60068-2-64
International Approval KC
  • MTBF
Time 1,277,500 hrs
Standards Telcordia SR332
  • Warranty
Warranty Period 5 years
Details See www.moxa.com/warranty
